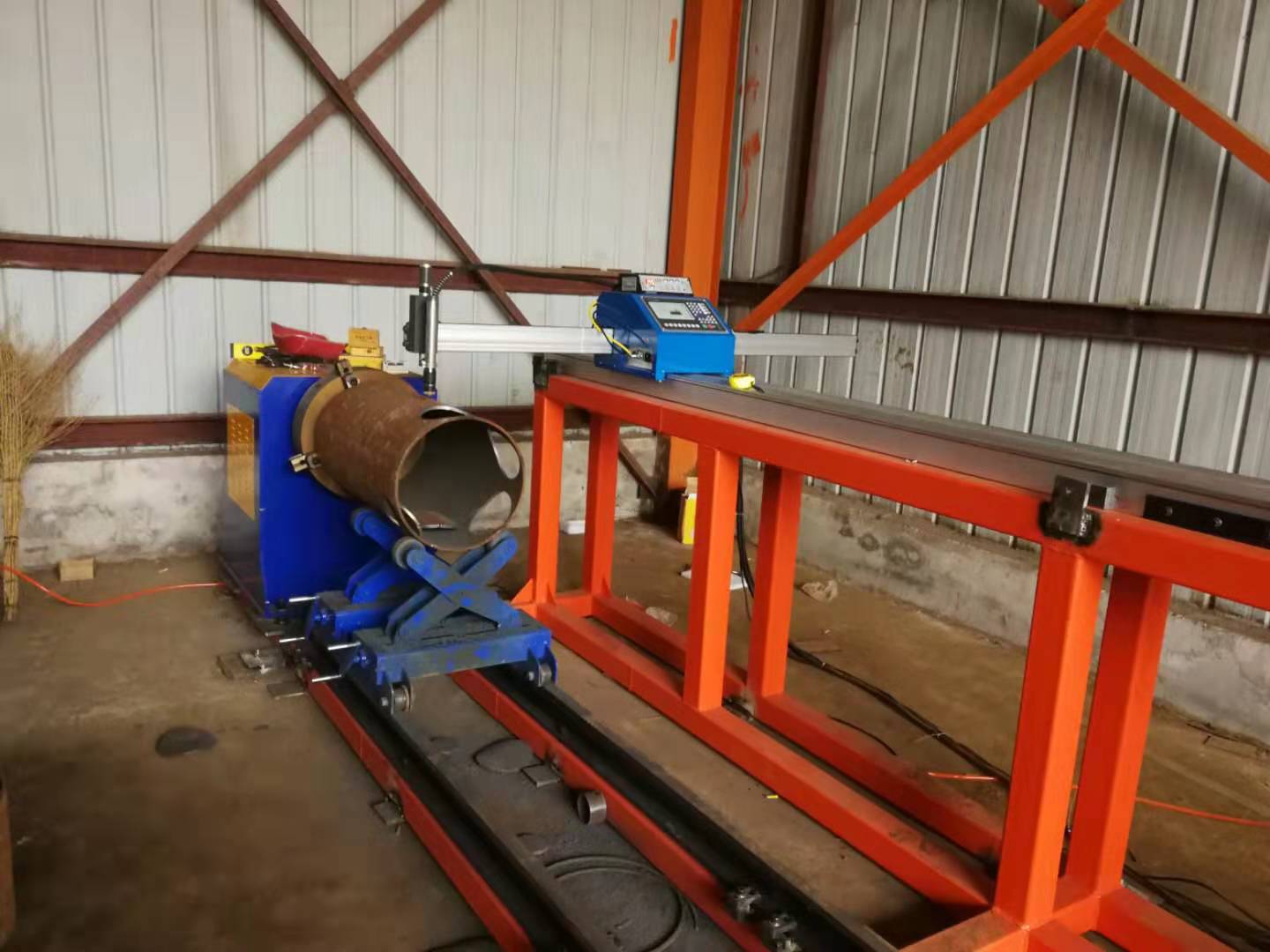

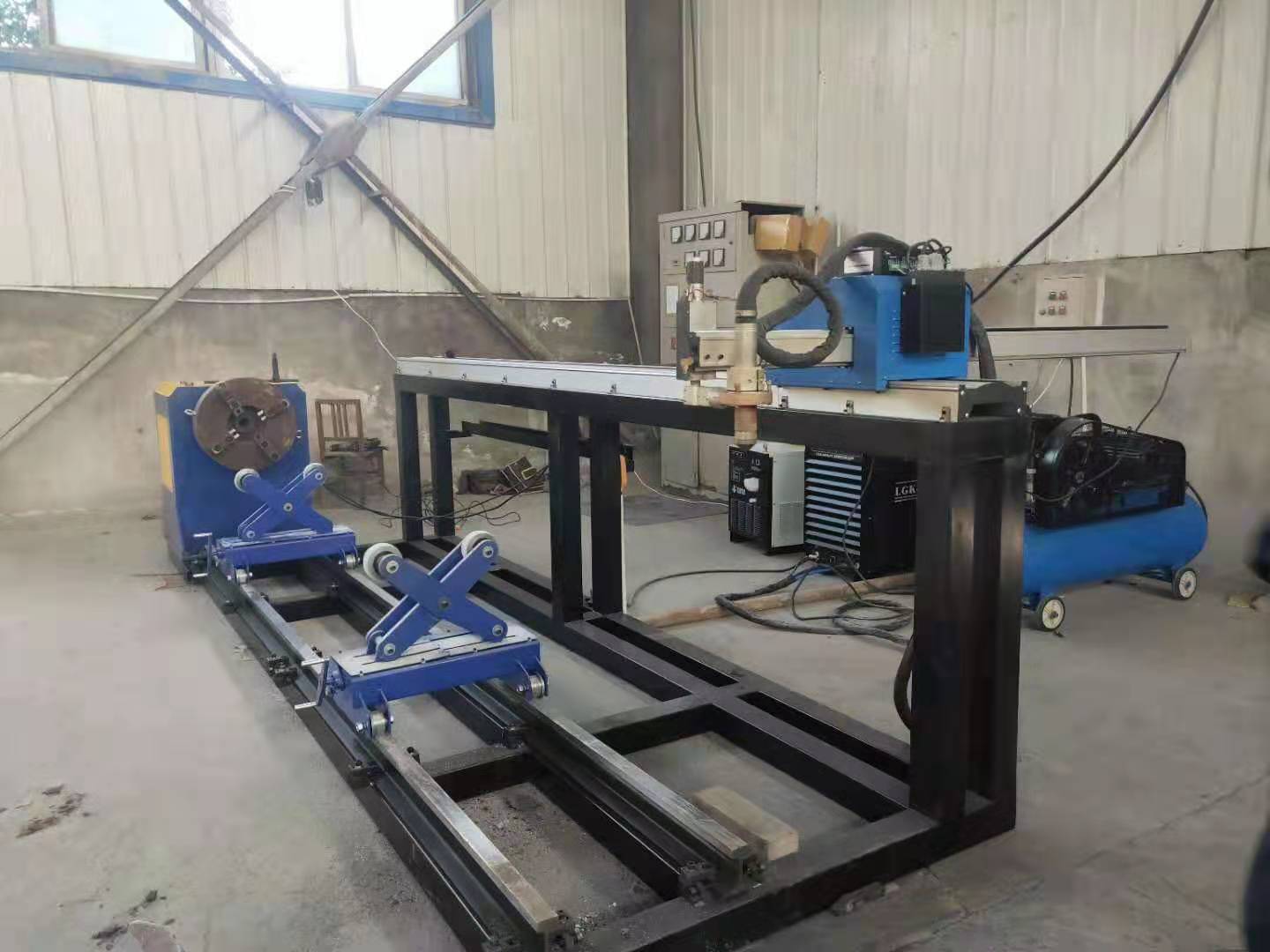

一、設備簡介:
1、管板機便攜橫向有效切割寬度1.3米,有效切割長度3米(長度可加長),可管板兩用,實用性強,性?xún)r(jià)比高;
2、上海交大板管一體數控系統F2300BX,10.4寸液晶屏;
3、配國產專家版的套料軟件,帶共邊、橋接功能;
4、可增配弧壓自動調高和等離子電源,實現火焰和等離子兩用。
5、相貫線火焰穿孔切割碳鋼5-40mm;
6、等離子切割厚度視等離子電源而定;
7、電源選用國產品牌或美國海寶電源,暫載率100%,可以長時間持續工作;電源的價格差距很大,電源的質量直接影響到切割效果;
二、相貫線切割參數:

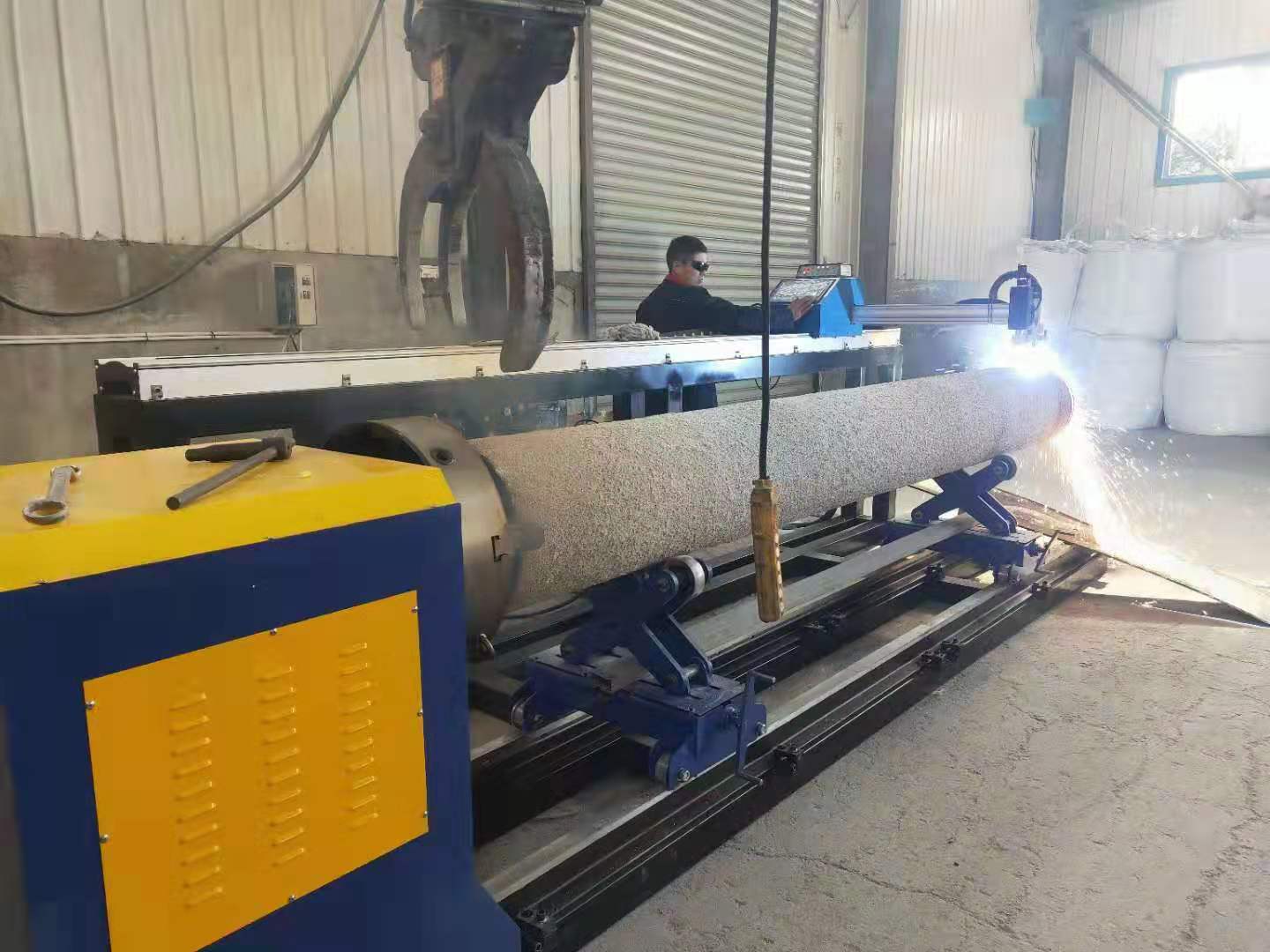

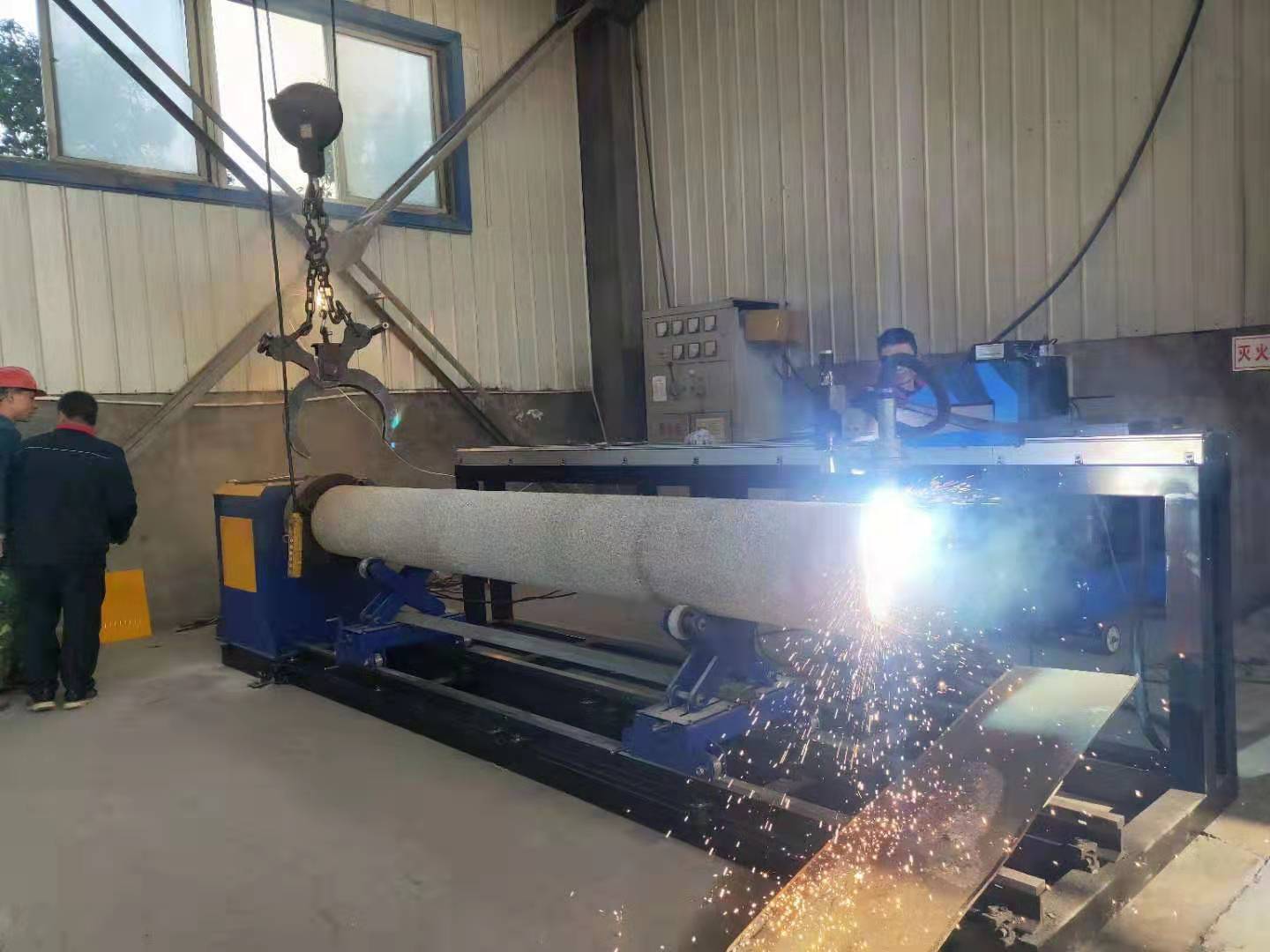

1、可切割鋼管管徑30-300mm;
2、有效切割管長3m,可以加長;
3、等離子配弧壓自動調高 ;
4、卡盤箱配伺服驅動;平穩性更好;
5、可選配兩軸不帶坡口圓管套料軟件:功能強大、使用簡便,適用于做管桁架或流體管加工使用。
三、選型參考:
數控切割機選型步驟,用戶需從切割幅面大小、結構形式、切割方式、調高方式等幾個方面來綜合考慮。
1、幅面大小 :確定板材需要切割的有效長度和有效寬度,以及大致的厚度范圍;
2、結構開工:設備的結構形式有便攜式式、龍門式、臺式、管板一體機四種。
便攜式式結構簡單,設備移動和安裝方便,不需占用固定的廠房,設備成本低。但受其結構的限制,橫向切割寬度有限,高速切割時剛性較差。龍門式切割機,由于是龍門式支撐方式,所以設備剛性好,可以實現橫向3-8m的大跨度。設備安裝要求高,需占用專門的廠房面積,特點是長期使用穩定性好。
臺式切割機為一整體式結構,移動就位方便,但切割幅面大小受到一定的限制。
管板一體機可實現平板與管子二合一的切割功能,一機多用,實用性強,相對于分別配置平板機和相貫線機來說,投入成本低,性?xún)r(jià)比極好。
3、切割方式 :切割方式可以從不同的角度來進行分類,
火焰切割、等離子切割、火焰與等離子兩用切割機;
等離子分干式等離子切割、水下等離子切割;
數控與直條兩用切割機;
數控相貫線與平板一體切割機。
?。?)、火焰與等離子切割
火焰切割:是一種傳統的熱切割方式,適用于對中厚碳鋼板進行高品質的下料切割。
等離子切割:適用于對碳鋼板、不銹鋼板、有色金屬進行切割,切割速度比火焰更快。

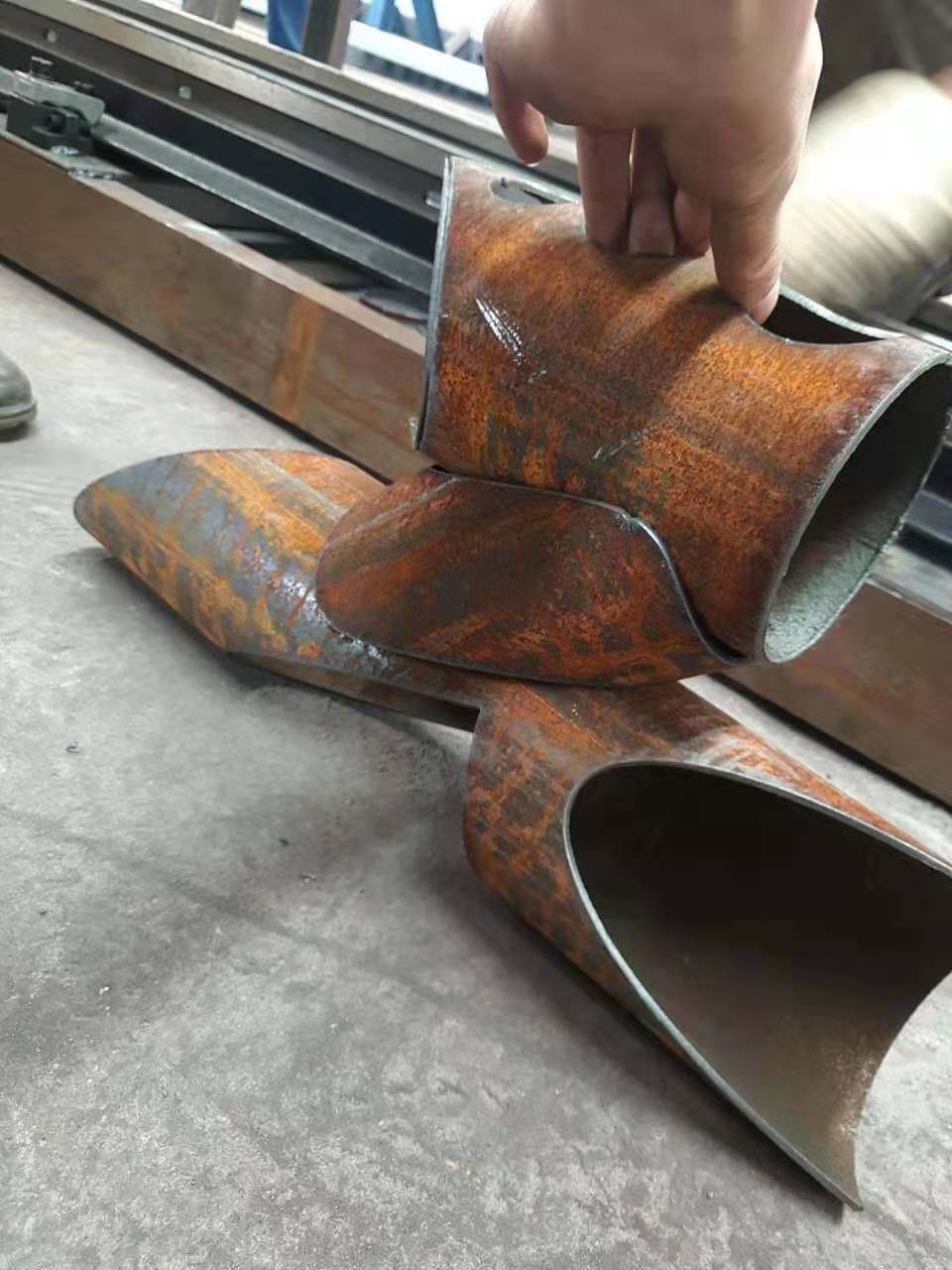

?。?)、相貫線切割
為滿足用戶進行圓管的相貫線切割,我們有兩種不同的方式:一種是專用相貫線切割機;一種是相貫線切割專用部件,可將其配置到龍門數控切割機上,來完成相貫線切割。
前者適用于大批量專業相貫線切割,后者適合于當批量不大時實現一機多用,以便減少設備投入和場地占用。
4、調高方式
無論是火焰還是等離子切割,都必須保證割嘴離鋼板的高度處于較好的狀態,從而得到良好的切割效果和較長的割嘴使用壽命。
調高方式有如下幾種
1.手把調高
手把調高,是用手輪通過齒輪帶動割炬上齒條來調節高度;
2.電動按鈕調高
電動按鈕調高,是通過操作按鍵,經調高電機帶動割炬上下移動;
以上兩種方式,都是操作人員直接控制割炬的升降。
3.電容式自動調高
電容式自動調高用于火焰切割。
火焰切割配上電容式自動調高,一方面,可以根據鋼板的高低變化,自動調節割炬,保證割嘴離鋼板的高度保持恒定;另一方面,預熱結束,打開切割高壓氧時,都會(huì )出現鐵渣反濺,此時很容易堵塞割嘴,配置有自動調高時,開切割氧之前會(huì )首先自動提起割炬,鐵渣反濺完后,再下移割炬,從而可很好地減少割嘴堵塞現象發生。但由于火焰切割過程中溫度太高,會(huì )將感應環融化,使用壽命不長,故無需特別需要不做推薦;
4.弧壓式自動調高
弧壓式自動調高,用于等離子切割。
等離子切割,一方面切割速度快,另一方面弧光非常刺眼,因而,靠操作人員隨時觀測割嘴離鋼板的高度,及時給出調節,不僅反應速度跟不上,另一方面眼睛也承受不了。當板材較薄時,更是如此。所以,一般情況下,都應該配上弧壓自動調高。我公司的設備弧壓自動調高是標準配置,無論用戶是否說明,都會(huì )配置等離子弧壓自動和等離子防撞裝置;
四、我公司設備核心特點:
1、周到快捷的售前、售中、售后服務,一旦有故障情況響應快、解決迅速;
2、交貨周期快,標配可現貨供應;
3、設備采用烤漆工藝,油漆附著力更強,更美觀耐用;
4、割槍上方有微調功能,方便微小距離的調節,操作便捷;
5、耗材通用無需定制,經濟實惠;
