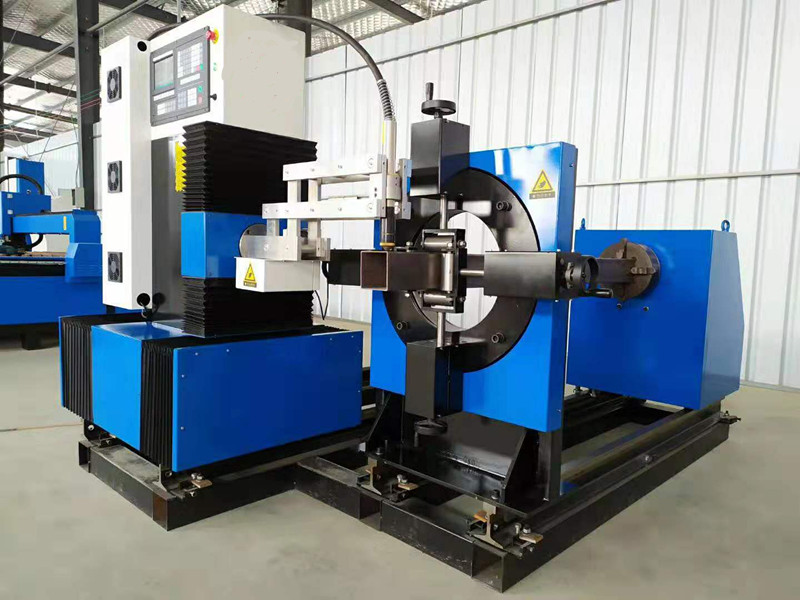

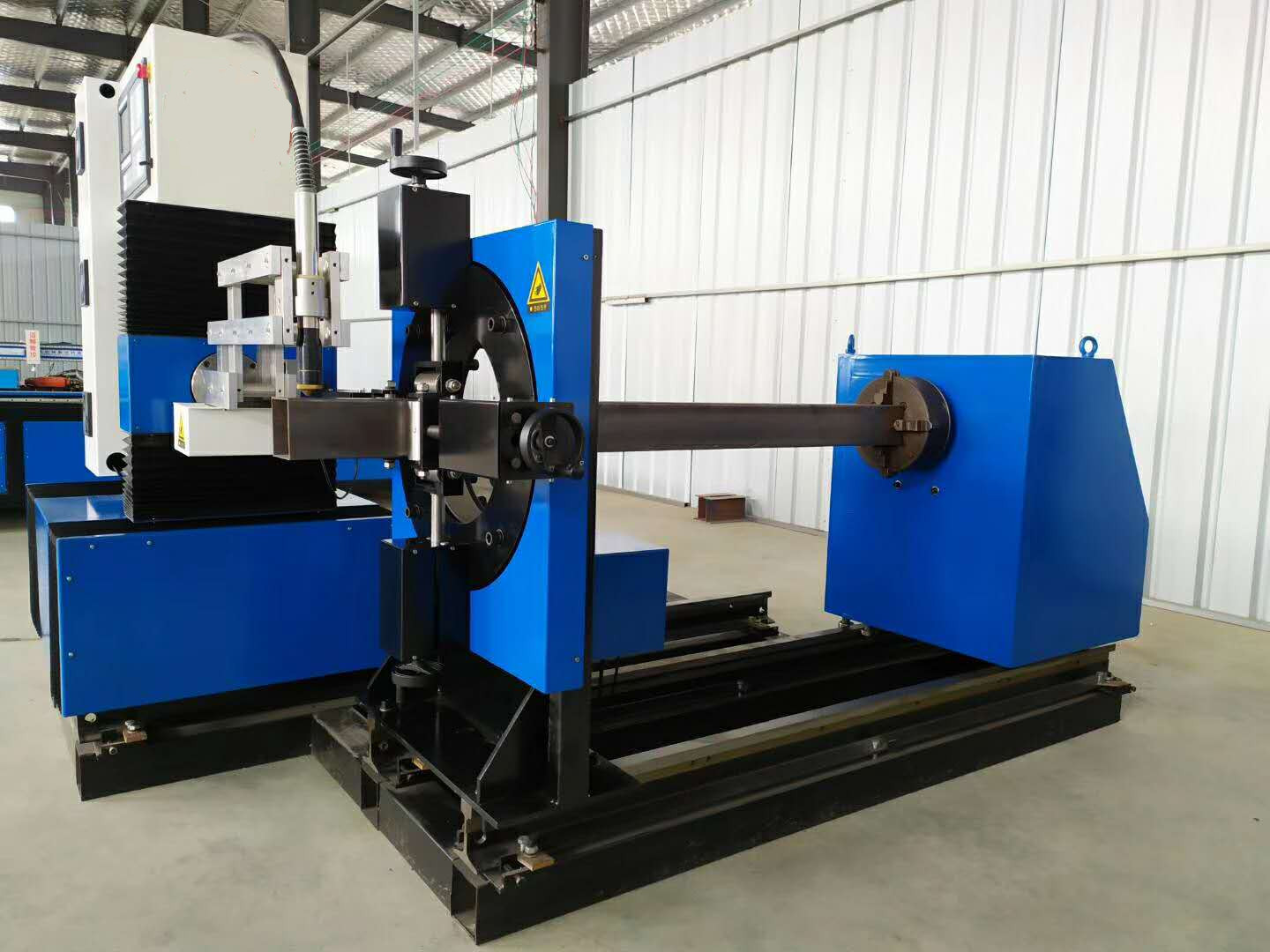

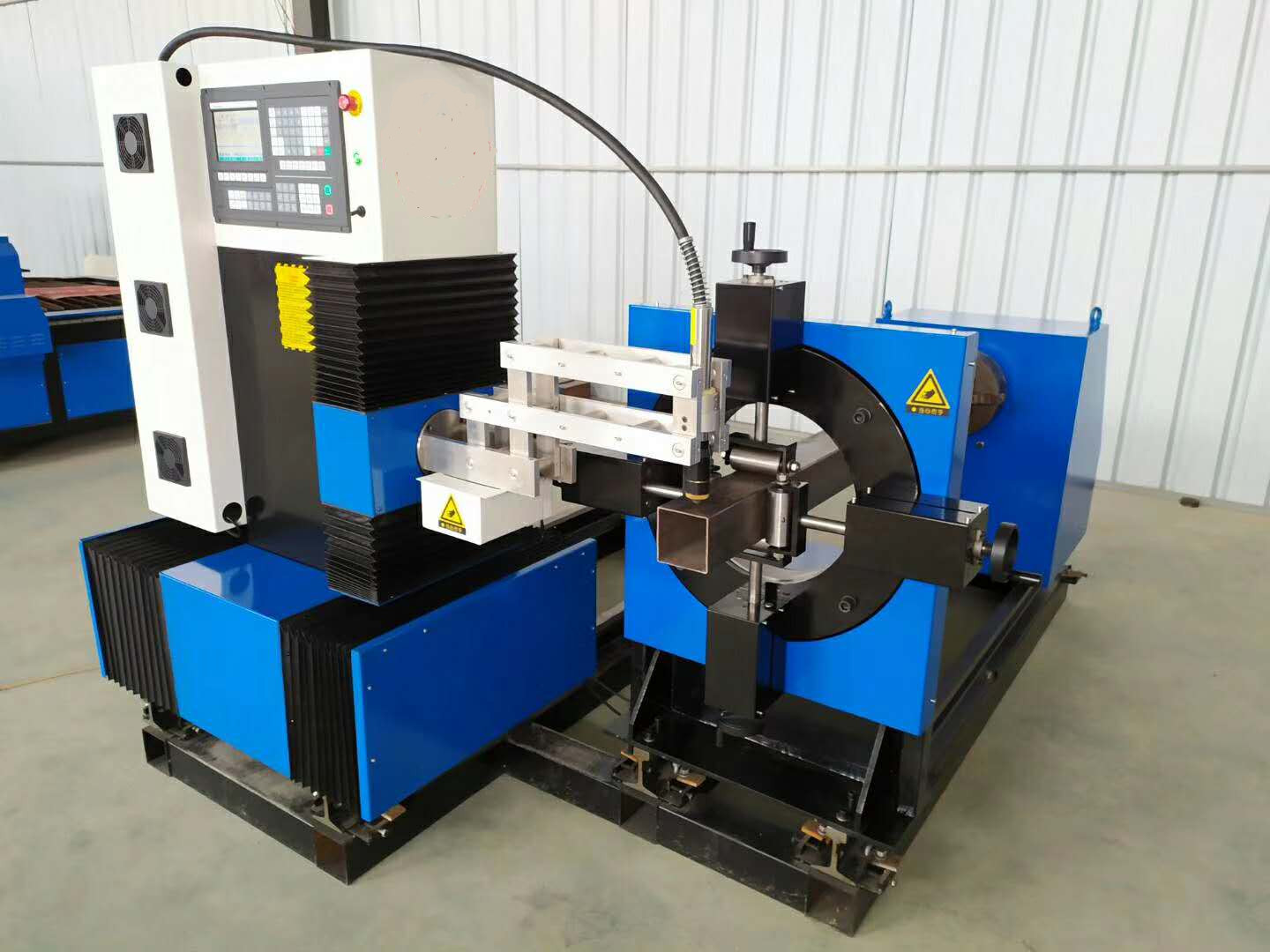

TSXG-4F方管相貫線數控切割機
性能簡介
傳統的手工管道相貫線切割工藝繁難,效率低,加工精度低,此類加工以往大多采用制作樣板、劃線、人工放樣、手工切割、人工打磨等落后繁復操作工藝。而TSXG-4F系列相貫線數控切割機正是針對這一要求而設計研發的進行管道相貫線切割的專用的自動化設備;
TSXG-4F設備是一種對鋼管與有色金屬管子的結合處相貫線孔、相貫線端部、彎頭(蝦米節)進行自動計算和切割的設備,它能夠進行主管與若干支管的多種相交形式的相貫線計算,無需操作者計算、編程,只需輸入管道相貫系統的管子半徑、相交角度等參數,機器就能自動并且十分方便地并完成多軸聯動控制,切割出管子的相貫線、相貫線孔以及焊接坡口,實現主管或支管的相貫線切割。
應用領域:橋梁 風電 石油化工、建筑結構、造船重工、冶金機械。
本設備采用數字化控制,設備控制軸數有二至六軸等不同機型,可按用戶需求配置;
本機除了系統自帶強大編程功能之外,還可以與其他專業建筑結構設計軟件結合,實現CAD/CAM功能。
火焰切割可采用氧氣-燃氣模式,燃氣采用乙炔、丙烷、液化氣等,切割厚度范圍廣;等離子切割采用壓縮空氣,速度快,效率高。
技術參數
編號 |
項目 |
參數 |
1 |
控制軸數 |
4軸 |
2 |
輸入電壓 |
220V |
3 |
輸入功率 |
4.0KW |
4 |
切割管長度 |
2000mm |
5 |
卡盤尺寸 |
200mm |
6 |
切割管直徑 |
Φ50mm-Φ200 |
7 |
管承載重量 |
≤1000KG |
8 |
管子橢圓度 |
≤2% |
9 |
運行精度 |
±0.5/mm |
10 |
升降總行程量 |
150mm |
11 |
火焰切割厚度 |
無 |
12 |
等離子切割厚度 |
視等離子功率定 |
13 |
切割速度 |
0-4000mm/min |
14 |
空移速度 |
0-6000mm/min |
15 |
切割方式 |
等離子切割 |
16 |
切割形狀 |
基于A(yíng)utoCAD的圖形 |
17 |
切割對象 |
碳鋼,不銹鋼、有色金屬等管類 |
標準配置
序號 |
項目名稱 |
技術參數 |
1 |
數控系統 |
SF-2600 |
2 |
弧壓調高系統 |
無 |
3 |
控制柜 |
拓晟科技標配 |
4 |
操作臺 |
拓晟科技標配 |
5 |
裝夾裝置 |
四爪單動卡盤 |
6 |
套料軟件 |
帶配套軟件 |
7 |
驅動電機 |
進口松下伺服電機 |
8 |
減速機 |
HUNPHREY行星減速機 |
9 |
機臂系統 |
拓晟科技 |
10 |
圓管支承小車 |
拓晟科技 |
11 |
支承軌道 |
24KG精磨軌道 |
環境要求
1 |
電源電壓/頻率 |
3×380v±3%/50Hz 220v±5%/50Hz |
2 |
輸入功率 |
4.0KW |
3 |
切割氧壓力 |
0.5-0.8 MPa(火焰切割) |
4 |
預熱氧壓力 |
0.4-0.6MPa(火焰切割) |
5 |
燃氣壓力 |
0.05-0.08
MPa(火焰切割) |
6 |
氣體純度 |
純度:99.5% 壓力:0.8 Mpa(火焰切割) |
7 |
壓縮空氣 |
干燥、無油;壓力:0.8Mpa |
8 |
燃氣種類 |
丙烷\乙炔\天然氣(火焰切割) |
